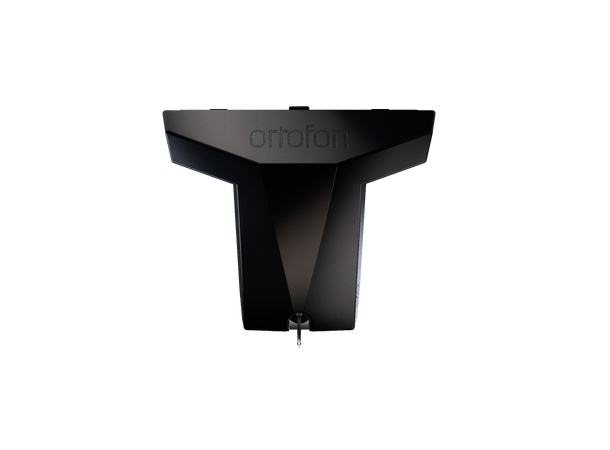

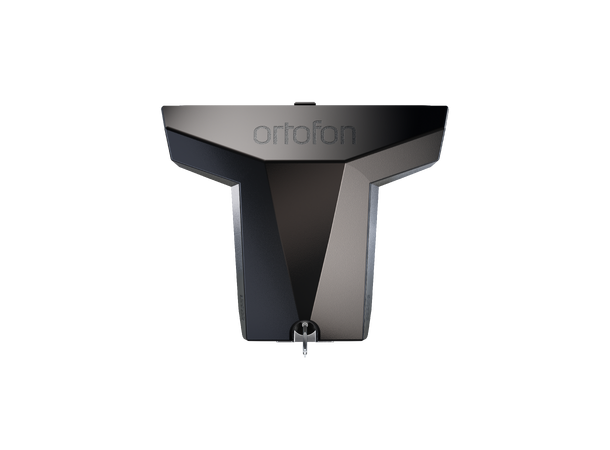

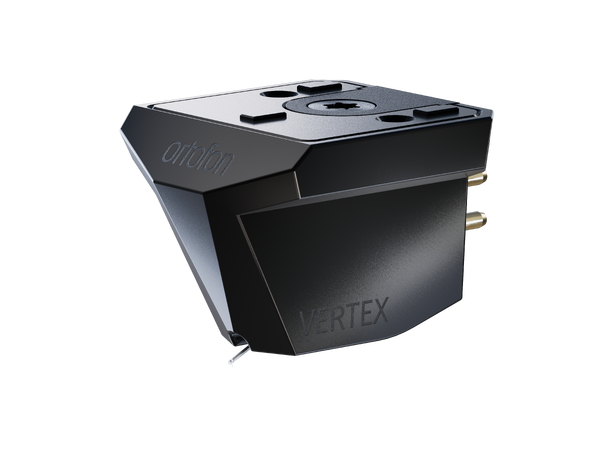

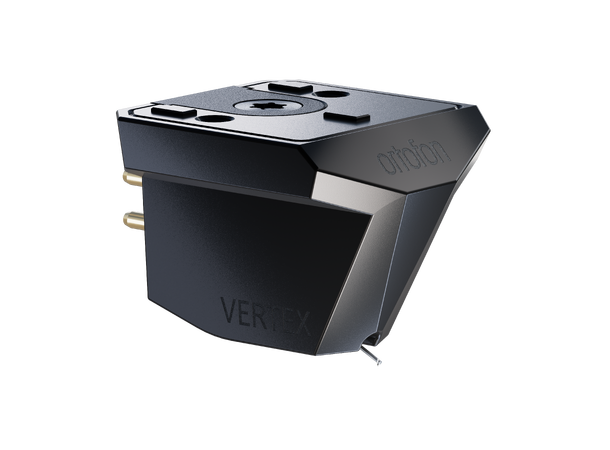

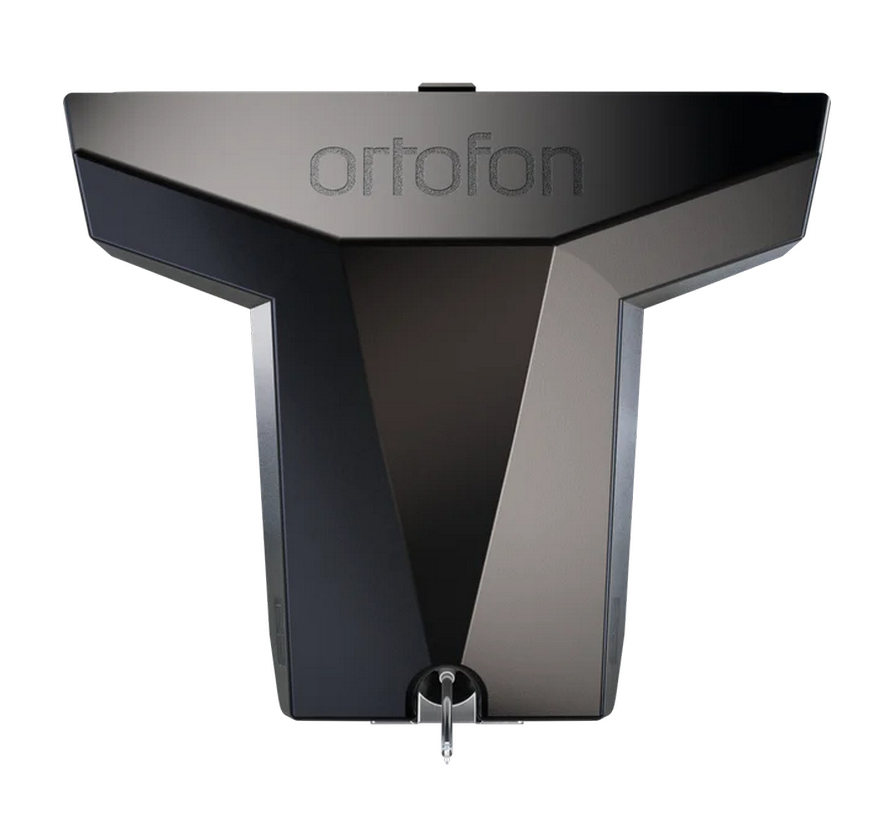

Ortofon MC Vertex
MC Vertex er Ortofons mest avanserte Moving Coil-pickup, utviklet for maksimal presisjon, ekstrem oppløsning og kompromissløs analog gjengivelse. Med pickuphus i titan, diamant-cantilever og Ortofons egen Vertex Diamond-slipning er MC Vertex konstruert for å hente ut selv de fineste detaljene fra vinylrillen.
 |
En ny referanse - Vertex Diamond
Kjernen i MC Vertex er en nyutviklet diamant, utviklet av Ortofon og utformet med en avansert line contact-geometri. Denne nye stiftutformingen introduseres som Vertex Diamond og representerer en ny referanse innen Ortofons diamantteknologi.
Vertex Diamond kombinerer avansert geometri, en diamant-på-diamant-konstruksjon og presisjonsproduksjon for å levere enestående oppløsning, klarhet og stabile ytelser over tid.
|
Vertex Diamond
Vertex Diamond er utviklet med et spesielt fokus på hvordan stiften følger rilleveggene på mikroskopisk nivå, der både kontaktpresisjon og mekanisk stabilitet er avgjørende.
Vertex Diamond har en nøye optimalisert avlesningsradius på 4 μm, kombinert med en kontaktflate med en utstrakt kontakt-radius på 110 μm. Avlesningsradiusen plasserer den blant de mest avanserte stiftslipningene, mens den store kontakt-radiusen gir en eksepsjonelt stor kontaktflate mot rilleveggene.
Denne kombinasjonen gjør det mulig for diamanten å følge de fineste strukturene i rillen med svært høy presisjon, samtidig som kontaktkreftene fordeles mer effektivt over rilleflaten.
|
 |
 |

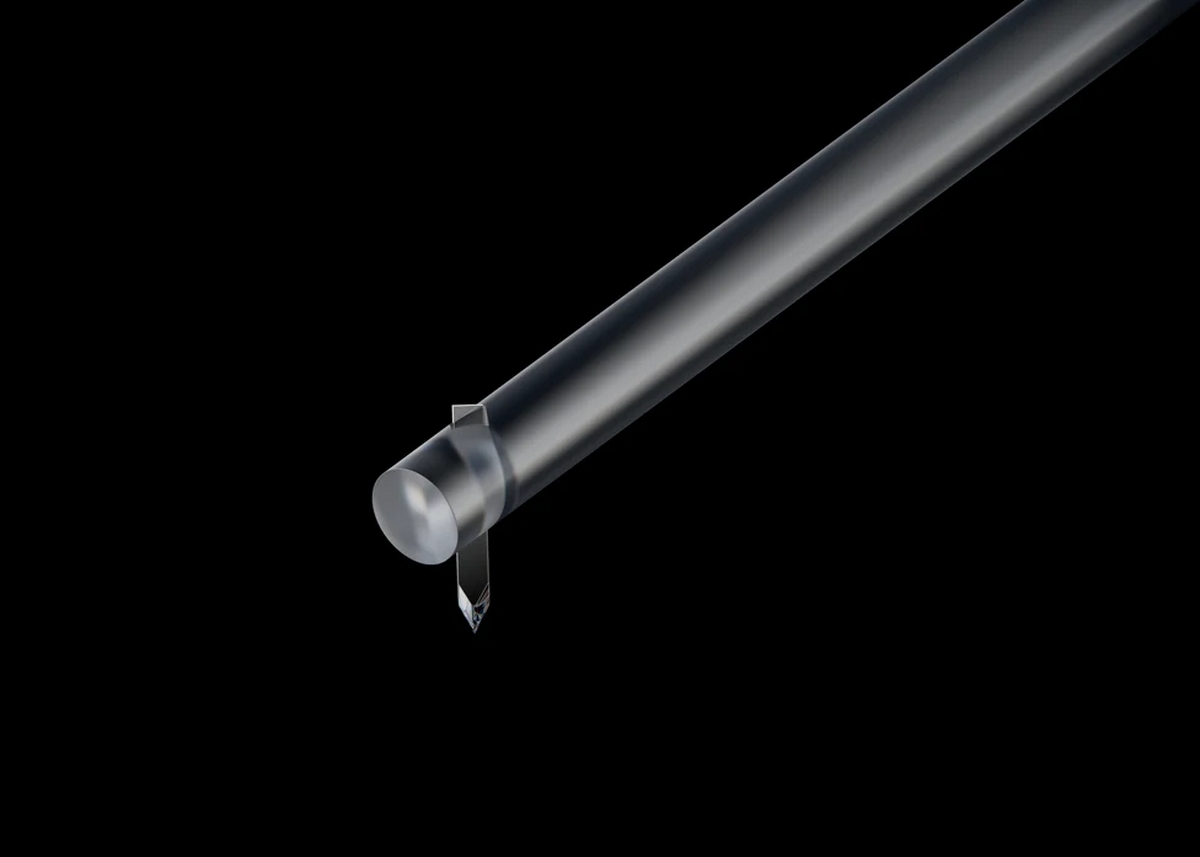

Solid Diamond Cantilver
Vertex Diamond er montert på en massiv diamant-cantilever, som danner en ekstremt stiv og lett konstruksjon. Dette sikrer en effektiv overføring av energi fra stiften til generatorsystemet.
Forbindelsen mellom diamant og cantilever fremstilles ved hjelp av laserskjæringsprosesser med ekstremt små toleranser. En presist definert mikroboring utføres i cantileveren, slik at diamanten kan monteres med en svært nøyaktig mekanisk innfesting. Dette sikrer presis justering samtidig som det skaper en stiv og stabil forbindelse for effektiv energioverføring.
Cantileveren laserpoleres for å oppnå en jevn overflatefinish, noe som minimerer ujevnheter som ellers kunne ha introdusert mekaniske artefakter.
|

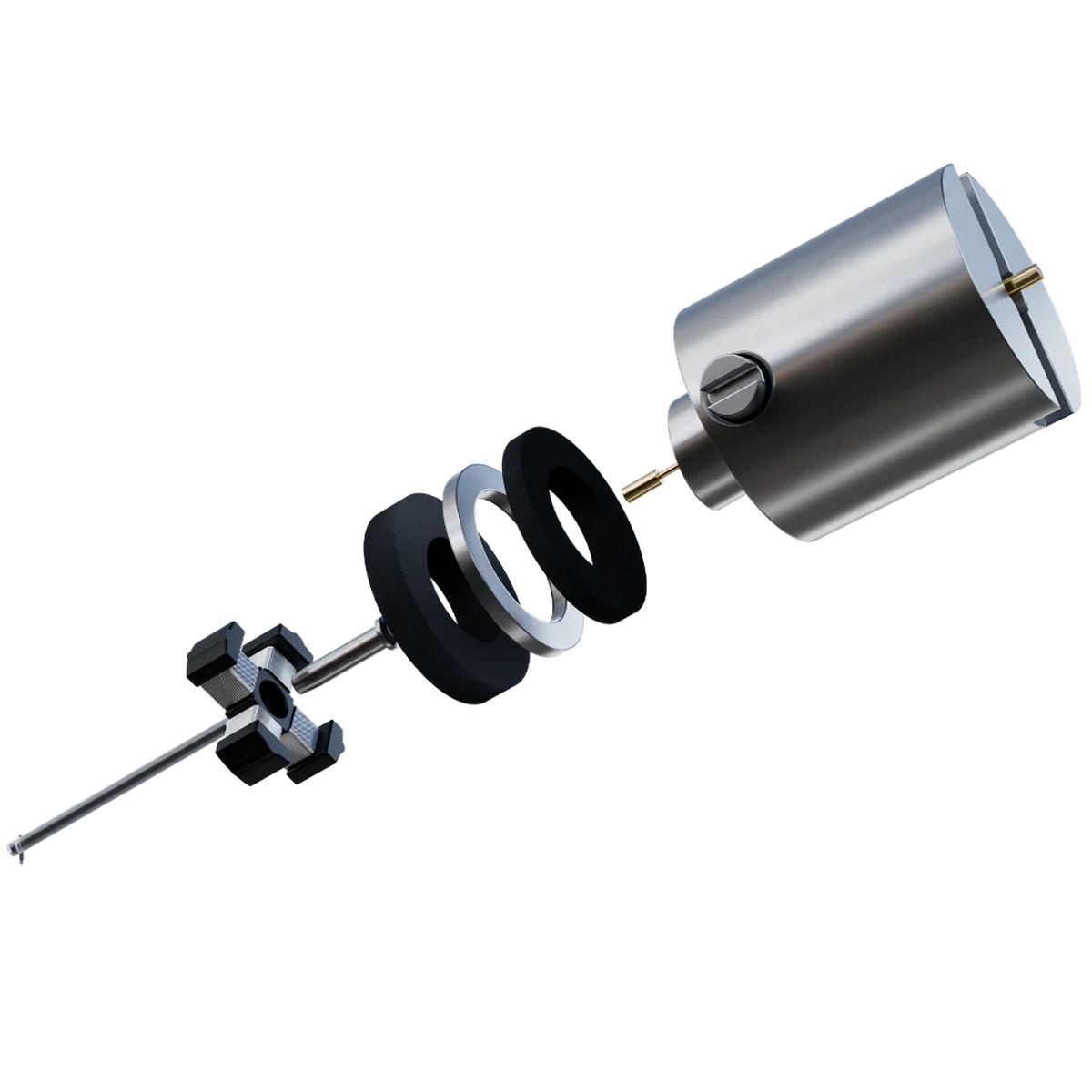

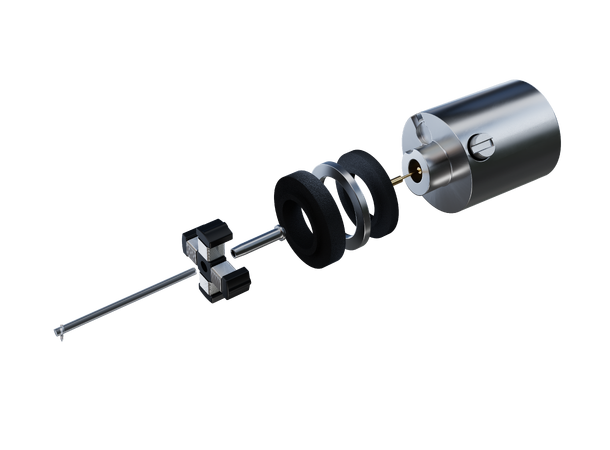

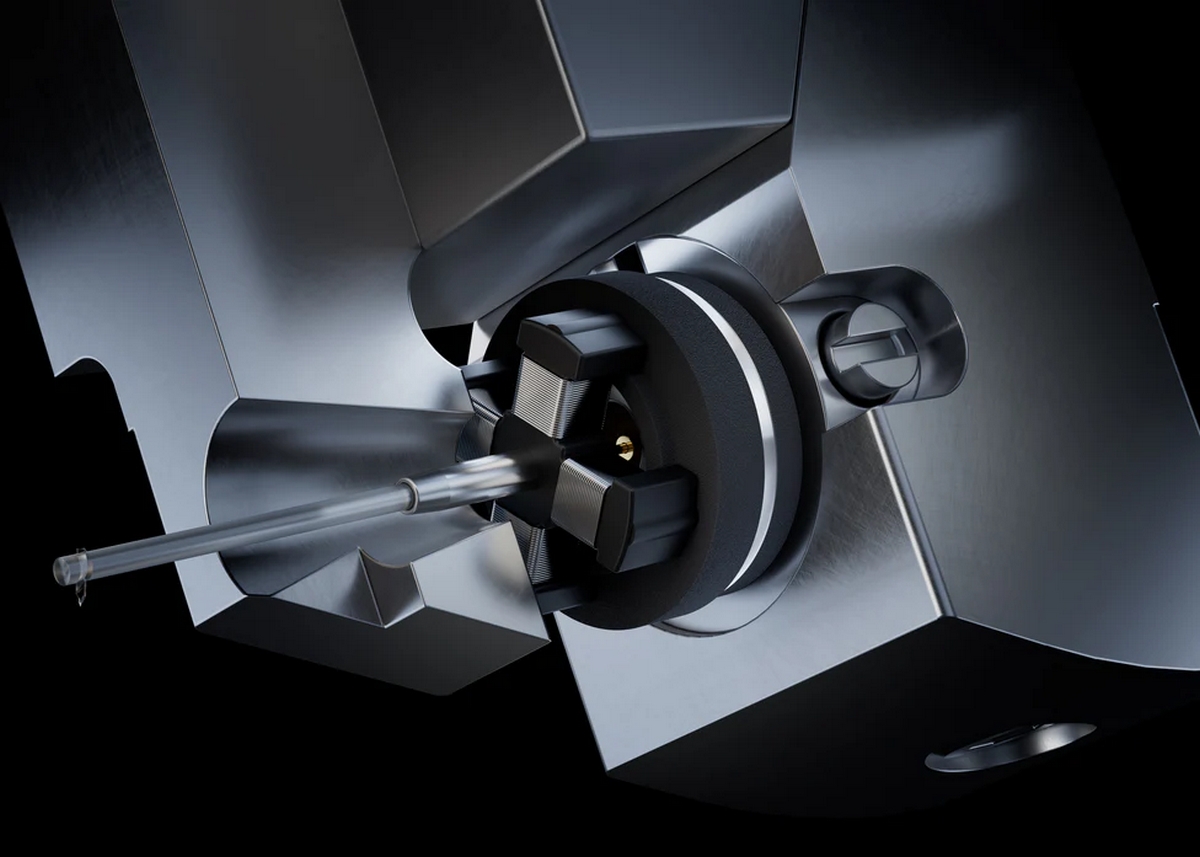

Oppdatert Wide Range Damping-teknologi

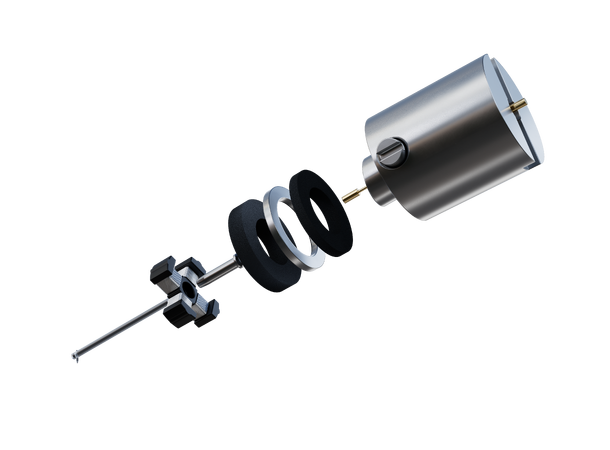

Ortofons egenutviklede og patenterte Wide Range Damping-system er konstruert for å kontrollere mekaniske resonanser over hele det hørbare frekvensområdet.
Kjernen i systemet er en platinaskive plassert mellom to gummiblandinger med tydelig forskjellige mekaniske egenskaper. Platinaskiven fungerer som et stivt mekanisk grensesnitt, som gjør at de to gummiblandingene kan arbeide både uavhengig av hverandre og i samspill, avhengig av frekvens.
Denne dempekonstruksjonen med doble virkemåter gir presis kontroll over resonansegenskapene gjennom hele frekvensspekteret, samtidig som den bevarer pickupens dynamiske respons.
|
 |
 |
Egenutviklede gummiblandinger
Ortofons egenutvikling og produksjon av gummiblandinger sikrer jevn materialkvalitet og gjør det mulig å finjustere dempeegenskapene med høy presisjon.
Selv små endringer i sammensetning eller produksjonsprosess kan ha stor betydning for hvordan energi absorberes og kontrolleres i systemet.
Resultatet er en mer presis og naturlig lydgjengivelse over hele frekvensområdet.
|

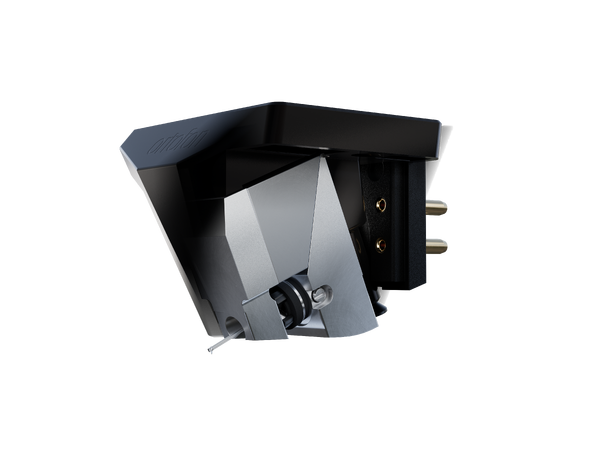

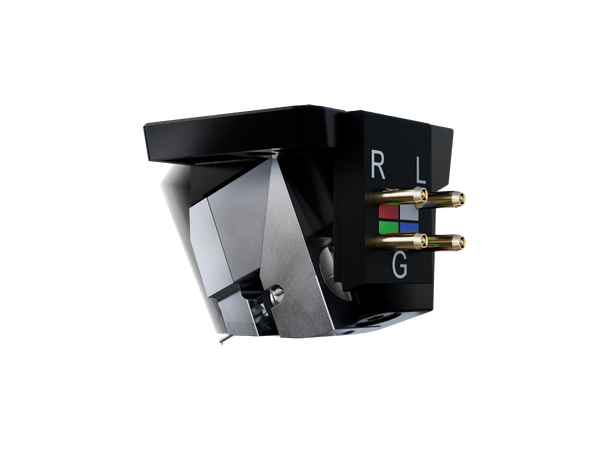

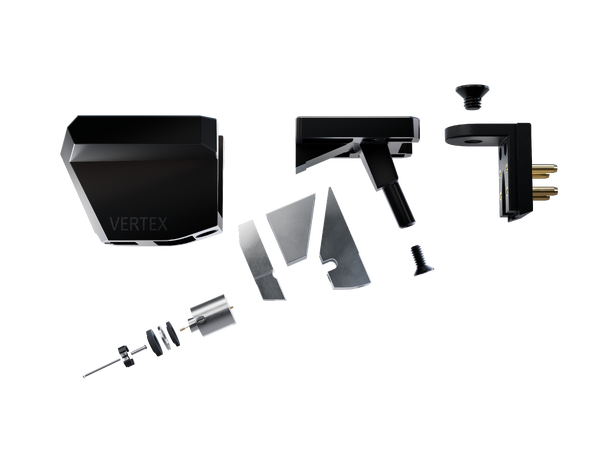

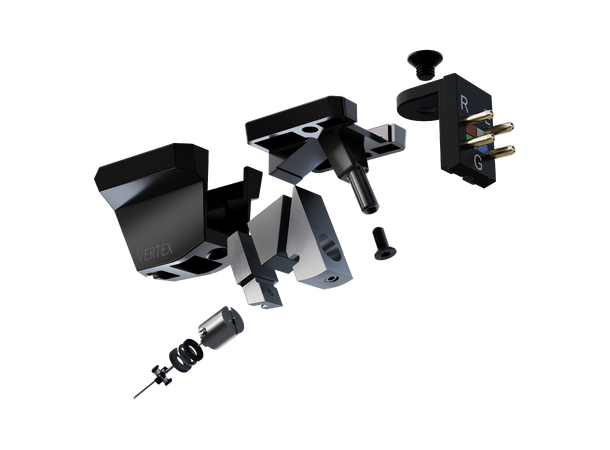

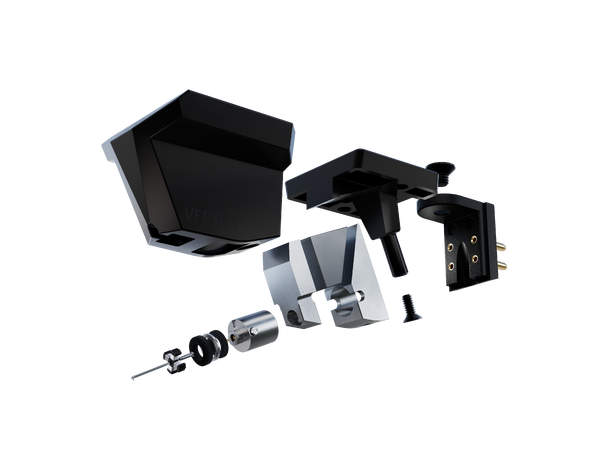

Konstruksjon formet for lyd
Pickuphuset og den interne kjernestrukturen er fremstilt i titan ved hjelp av Ortofons velprøvde Selective Laser Melting-teknologi. Denne avanserte produksjonsmetoden muliggjør et nivå av konstruksjonskontroll som ikke kan oppnås med konvensjonelle produksjonsteknikker.
Materialtetthet, godstykkelse og intern geometri er nøyaktig definert gjennom hele konstruksjonen, noe som gjør det mulig å integrere komplekse interne strukturer direkte i titankroppen. Et spesialutformet hulrom er bevisst innarbeidet for å forbedre den interne dempingen og redusere uønskede resonanser.
Konstruksjonen avsluttes med en DLC-overflatebehandling som gir en eksklusiv sort finish og økt slitestyrke. Alle logoer er lasergravert direkte i titanoverflaten, noe som gjenspeiler presisjonen i produksjonsprosessen.
Resultatet er en mekanisk inert konstruksjon som effektivt undertrykker uønskede vibrasjoner, slik at musikksignalet kan gjengis med større klarhet, renhet og presisjon.
Spesifikasjoner
Kanalbalanse ved 1 kHz: 0,1 dB
Utgangsspenning ved 1 kHz, 5 cm/sek: 0,3 mV
Kanalseparasjon ved 1 kHz: 30 dB
Frekvensrespons 20 Hz – 20 kHz: ±1 dB
Compliance, dynamisk, lateral: 9 µm/mN
Cantilever-materiale: Laserpolert massiv diamant
Stifttype: Vertex Diamond
Stiftspissradius: r/R 4/110 µm
Spolesystem: Spoler av høyrent sølv
Anbefalt sporingskraft: 2,5 gram
Sporingsvinkel: 23°
Intern impedans, likestrømsmotstand: 19 Ω
Anbefalt lastimpedans: > 100 Ω
Materiale i pickuphus: SLM-titan med DLC-belegg
